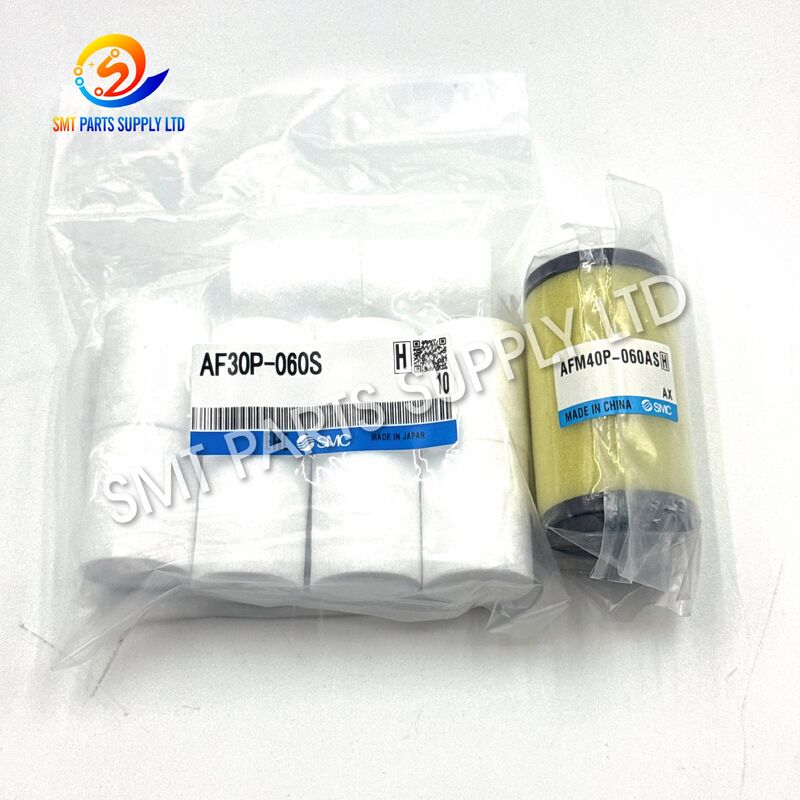

مجموعه فیلتر SMC AF30P-060S AFM40P-060AS 5 میکرومتر 0.3 میکرومتر برای فیلتراسیون ذرات و روغن بخار هوای فشرده

مجموعه عناصر فیلتر SMC AF30P-060S AFM40P-060AS 5μm 0.3μm AF30 AFM40

مجموعه المنت فیلتر SMC AF30P-060S و AFM40P-060AS برای نگهداری پیشگیرانه سیستم های آماده سازی هوای فشرده مورد استفاده در تجهیزات تولید SMT، خطوط مونتاژ خودکار، ماشین های بازرسی، ابزارآلات پنوماتیک و سیستم های کنترل صنعتی طراحی شده است. AF30P-060S به عنوان یک عنصر فیلتر اسمی 5 میکرومتری برای فیلترهای هوای سری AF30 عمل می‌کند، در حالی که AFM40P-060AS یک مجموعه عنصری است که با جداکننده‌های غبار سری AFM40 استفاده می‌شود. اطلاعات مرجع رسمی SMC AF30P-060S را به عنوان یک عنصر فیلتر جایگزین برای تجهیزات AF30 شناسایی می‌کند و AFM40P-060AS را برای مدل‌های جداکننده غبار AFM40 و AFM40-06 فهرست می‌کند.

این عناصر که با هم در یک خط تصفیه هوا به درستی پیکربندی شده استفاده می شوند، از فیلتراسیون مرحله ای پشتیبانی می کنند. مرحله اول آلاینده های جامد بزرگتر و ناخالصی های متراکم را حذف می کند، در حالی که مرحله دوم جداسازی غبار ریزتر را فراهم می کند. اطلاعات فنی SMC رتبه اسمی 5 میکرومتر را برای فیلتراسیون استاندارد AF و رتبه اسمی 0.3 میکرومتر را برای جداکننده‌های غبار AFM مشخص می‌کند.

این محصول به عنوان یک مجموعه عنصر جایگزین به جای فیلتر هوا، رگولاتور، کاسه، محفظه، شیر تخلیه یا مجموعه تصفیه پنوماتیکی عرضه می شود.

کاتالوگ رسمی وب SMC، AFM40P-060AS را به عنوان یک "مجموعه عنصر" توصیف می کند، در حالی که AF30P-060S به عنوان یک عنصر فیلتر برای تجهیزات سری AF30 شناخته می شود.

هوای فشرده ممکن است حاوی گرد و غبار، ذرات زنگ، رطوبت متراکم شده، روغن کمپرسور، زباله های لوله و سایر آلاینده ها باشد. این ناخالصی ها می توانند از طریق شبکه هوای کارخانه عبور کرده و وارد اجزای پنوماتیکی دقیق شوند.

در محیط‌های تولید SMT، دستگاه‌های پنوماتیکی اغلب جابجایی اجزا، عملکرد فیدر، تولید خلاء، حرکت نازل، انتقال تخته، بستن، بلند کردن و موقعیت‌یابی را کنترل می‌کنند. حتی مقادیر کمی از آلودگی می تواند بر پاسخ و قابلیت اطمینان این سیستم ها تأثیر بگذارد.

هنگامی که یک یا چند مورد از شرایط زیر ظاهر می شود، یک عنصر فیلتر باید بازرسی شود:

این علائم همچنین ممکن است به دلیل نشت، عملکرد نادرست تنظیم کننده، سیل های آسیب دیده، مسدود شدن لوله، مشکلات کمپرسور یا تنظیمات نادرست دستگاه ایجاد شود. قبل از تایید علت باید کل سیستم پنوماتیک بررسی شود.

مجموعه AF30P-060S و AFM40P-060AS یک راه حل تعمیر و نگهداری عملی برای سیستم های تصفیه هوا ارائه می دهد که به فیلتراسیون عمومی و جداسازی مه نیاز دارند.

AF30P-060S معمولاً در بدنه فیلتر هوای مربوطه AF30 به عنوان مرحله فیلتراسیون اولیه نصب می شود. سطح اسمی فیلتر 5 میکرومتری آن برای حذف آلاینده های معمولی هوای فشرده قبل از رسیدن هوا به اجزای تصفیه ریزتر در نظر گرفته شده است. مستندات SMC 5 میکرومتر را به عنوان امتیاز فیلتراسیون اسمی استاندارد برای فیلتر هوای همه منظوره فهرست می کند.

AFM40P-060AS در بدنه جداکننده غبار مربوطه AFM40 نصب شده است. SMC درجه فیلتراسیون اسمی 0.3 میکرومتر را برای جداکننده های غبار سری AFM مشخص می کند و AFM40P-060AS را به عنوان مجموعه عنصر قابل اجرا برای مدل های AFM40 فهرست می کند.

هنگامی که به درستی انتخاب و نصب شود، ترکیب می تواند کمک کند:

فشار، دما، ظرفیت جریان هوا، اندازه پورت و پیکربندی تخلیه توسط فیلتر کامل یا مجموعه جداکننده غبار تعیین می‌شود، نه تنها توسط عنصر جایگزین.

قبل از خرید، مدل کامل چاپ شده روی بدنه فیلتر نصب شده را بررسی کنید. نسل‌های مختلف، پسوندها، مشخصات منطقه‌ای و پیکربندی‌های سفارش ویژه ممکن است از کاسه‌ها، مهر و موم یا قطعات نگهداری متفاوتی استفاده کنند.

همیشه تأیید کنید که آیا در هنگام تعویض نیاز به مهر و موم جداگانه، اورینگ کاسه یا سایر قطعات نگهداری است یا خیر.

مجموعه فیلتر را می توان در سیستم های تصفیه هوای فشرده که در خدمت طیف گسترده ای از ماشین آلات پنوماتیکی هستند استفاده کرد.

مناسب بودن به مدل فیلتر SMC نصب شده و نیاز به کیفیت هوای تجهیزات پایین دست بستگی دارد.

هوای فشرده ابتدا وارد محفظه فیلتر هوای AF30 می شود که حاوی عنصر AF30P-060S است.

این عنصر به جداسازی ناخالصی های بزرگتر موجود در هوا از جریان هوا کمک می کند. آلاینده ها ممکن است شامل رسوب لوله، زنگ زدگی، گرد و غبار و مواد متراکم شوند. مایع و زباله های حذف شده در کاسه فیلتر مطابق با طراحی مجموعه کامل جمع آوری می شوند.

مرحله تصفیه اسمی 5 میکرومتر برای آماده سازی عمومی هوای فشرده مناسب است و حفاظت بالادستی را برای مرحله جداسازی مه ریزتر فراهم می کند.

پس از فیلتراسیون اولیه، هوای فشرده وارد محفظه جداکننده غبار AFM40 می شود که حاوی مجموعه المنت AFM40P-060AS است.

ساختار فیلتر ریزتر ذرات کوچکتر و غبار روغن را جذب می کند که ممکن است از فیلتر هوای اولیه استاندارد عبور کند. سری AFM طبق اطلاعات محصول SMC دارای امتیاز فیلتراسیون اسمی 0.3 میکرومتر است.

سفارش واقعی ممکن است بسته به طراحی دستگاه، مشخصات کیفیت هوا و پیکربندی کامل مدولار SMC متفاوت باشد.

تایید شماره پارت صحیح ضروری است. یک عنصر فیلتر که شبیه به نظر می رسد ممکن است طول، قطر، ساختار نصب، درجه فیلتراسیون یا طراحی آب بندی متفاوتی داشته باشد.

پلاک نام یا کد چاپ شده روی بدنه فیلتر را بررسی کنید.

نمونه هایی از اطلاعات مفید عبارتند از:

این دو عنصر را با هم اشتباه نگیرید.

AF30P-060S جایگزین AFM40P-060AS نمی شود و AFM40P-060AS جایگزین AF30P-060S نمی شود.

وقتی دستگاه از فیلتر هوا AF30 و جداکننده مه AFM40 استفاده می کند، مجموعه کامل را سفارش دهید.

زمانی که فقط یک بدنه فیلتر نیاز به تعمیر و نگهداری دارد، یک عنصر جداگانه سفارش دهید.

در طول تعویض المنت، بررسی کنید:

برای بررسی سریع‌تر نقل قول و سازگاری، ارائه کنید:

• عکس واضح از مجموعه فیلتر کامل.
• عکس برچسب مدل مسکن.
• عکس عنصر حذف شده
• مقدار مورد نیاز برای هر شماره قطعه
• مارک و مدل ماشین.
• کشور تحویل و کد پستی
• تاریخ تحویل مورد نیاز
• اولویت برای قطعات منفرد یا مجموعه های همسان.

تعمیر و نگهداری فیلتر باید توسط پرسنل آموزش دیده و آشنا به سیستم های پنوماتیک انجام شود.

هرگز کاسه فیلتر تحت فشار را باز نکنید.

1. بررسی کنید که منبع هوا ایزوله است و تمام فشار باقیمانده آزاد شده است.
2. طبق روش سازنده فیلتر کاسه را بردارید.
3. جهت نصب عنصر موجود را رعایت کنید.
4. برای جلوگیری از ورود زباله به داخل محفظه، عنصر استفاده شده را با دقت خارج کنید.
5. کاسه، مهر و موم، بافل و سطوح داخلی را بررسی کنید.
6. اجزای قابل استفاده مجدد را با استفاده از روش تایید شده تمیز کنید.
7. از مواد شیمیایی تمیزکننده که ممکن است به کاسه های پلاستیکی یا مهر و موم آسیب برساند استفاده نکنید.
8. عنصر جدید را در جهتی مشابه کامپوننت اصلی صحیح نصب کنید.
9. کاسه را دوباره نصب کنید و مکانیسم قفل را کاملاً درگیر کنید.
10. فشار هوا را به تدریج بازیابی کنید.
11. نشتی اطراف کاسه و مهر و موم را بررسی کنید.
12. فشار عادی پایین دست و جریان هوا را تأیید کنید.
13. تاریخ تعویض و ساعات کار دستگاه را یادداشت کنید.

قبل از نصب، برای مدل کامل فیلتر به دفترچه راهنمای عملیاتی رسمی مراجعه کنید.

عمر فیلتر به کیفیت هوای فشرده، ساعات کار، جریان هوا، غلظت روغن، رطوبت، وضعیت کمپرسور و تمیزی لوله‌کشی کارخانه بستگی دارد. برای هر خط تولید نمی توان یک فاصله تعویض واحد اعمال کرد.

هر سفارش عنصر فیلتر را می توان با توجه به مشخصات خرید تایید شده بررسی کرد.

شرایط محصول، منشاء نام تجاری، دسته تولید، نوع بسته بندی و اسناد موجود باید در نقل قول رسمی تایید شود.

المان را تا زمان نصب از بسته بندی محافظ آن خارج نکنید. آن را در مکانی تمیز و خشک دور از روغن، حلال ها، نور مستقیم خورشید و اجسام سنگین نگهداری کنید.

لطفا قبل از ثبت سفارش اطلاعات زیر را تایید کنید:

شماره AF30P-060S یک عنصر فیلتر اولیه 5 میکرومتری است که با بدنه فیلتر هوا AF30 استفاده می شود. AFM40P-060AS یک مجموعه المان اسمی 0.3 میکرومتر است که با جداکننده غبار AFM40 استفاده می شود. آنها عملکردهای مختلف فیلتراسیون را انجام می دهند و قابل تعویض نیستند.

خیر. مجموعه استاندارد شامل یک عنصر جایگزین AF30P-060S و یک مجموعه المنت جایگزین AFM40P-060AS است. محفظه‌های فیلتر، کاسه‌ها، رگولاتورها، تخلیه‌ها، براکت‌های نصب، فشارسنج‌ها و سخت‌افزار اتصال گنجانده نشده‌اند، مگر اینکه به‌طور جداگانه در قیمت ذکر شده باشند.

هنگامی که دستگاه SMT یا خط تصفیه هوای کارخانه آن مجهز به بدنه فیلتر سازگار AF30 و AFM40 باشد، می توان از آن استفاده کرد. قبل از سفارش، مدل کامل محفظه، کد عنصر نصب شده و پیکربندی پنوماتیک دستگاه را تأیید کنید.

فرکانس تعویض به کیفیت هوا، شرایط کمپرسور، زمان کارکرد، رطوبت، جریان هوا و سطح آلودگی بستگی دارد. در طول تعمیر و نگهداری پیشگیرانه، عناصر را بازرسی کنید و در صورت آسیب دیدگی، اشباع، آلودگی شدید یا کاهش فشار غیرقابل قبول، آنها را تعویض کنید.

لطفا مدل کامل محفظه فیلتر، عکس پلاک و عناصر موجود، مارک دستگاه، مدل دستگاه، مقدار مورد نیاز و مقصد را ارائه نمایید. عکس‌های کاسه و ساختار نصب داخلی نیز زمانی مفید است که برچسب اصلی مشخص نباشد.

مراجع رسمی SMC AF30P-060S را به عنوان یک عنصر جایگزین برای فیلتراسیون سری AF30 و AFM40P-060AS را به عنوان مجموعه عنصر قابل اجرا برای جداکننده‌های غبار AFM40 و AFM40-06 معرفی می‌کنند. مستندات فنی SMC 5 میکرومتر را به عنوان سطح فیلتراسیون استاندارد AF و 0.3 میکرومتر را به عنوان سطح فیلتراسیون جداکننده غبار AFM شناسایی می کند.

از آنجایی که کدهای مدل فیلتر کامل ممکن است شامل نسل‌های مختلف و پسوندهای اختیاری باشد، سازگاری باید در برابر کد مسکن کامل تأیید شود تا اینکه به تنهایی ظاهر شود.

به دنبال عناصر فیلتر جایگزین قابل اعتماد برای دستگاه SMT یا سیستم پنوماتیک صنعتی هستید؟

شماره قطعات، مقادیر و اطلاعات تجهیزات مورد نیاز خود را برای ما ارسال کنید. تیم فروش ما مشخصات را بررسی می کند و یک نقل قول واضح برای بررسی خرید شما آماده می کند.

عکس‌های واضح به ما کمک می‌کنند شماره قطعه، سری محفظه، ساختار عنصر و کاربرد دستگاه را بررسی کنیم. این امر خطر دریافت کالای جایگزین نادرست را کاهش می دهد و پردازش قیمت را سریعتر می کند.

موضوع: استعلام عناصر فیلتر SMC AF30P-060S و AFM40P-060AS

تیم فروش محترم

لطفاً عناصر فیلتر پنوماتیک زیر را نقل قول کنید:

• AF30P-060S: _____ قطعه
• AFM40P-060AS: _____ قطعه
• برند و مدل دستگاه: _____
• مدل فیلتر نصب شده: _____
• مقصد تحویل: _____
• تاریخ تحویل مورد نیاز: _____

لطفاً شرایط محصول، سازگاری، زمان تحویل، بسته بندی، هزینه حمل و نقل و اسناد موجود را تأیید کنید.

با احترام،
