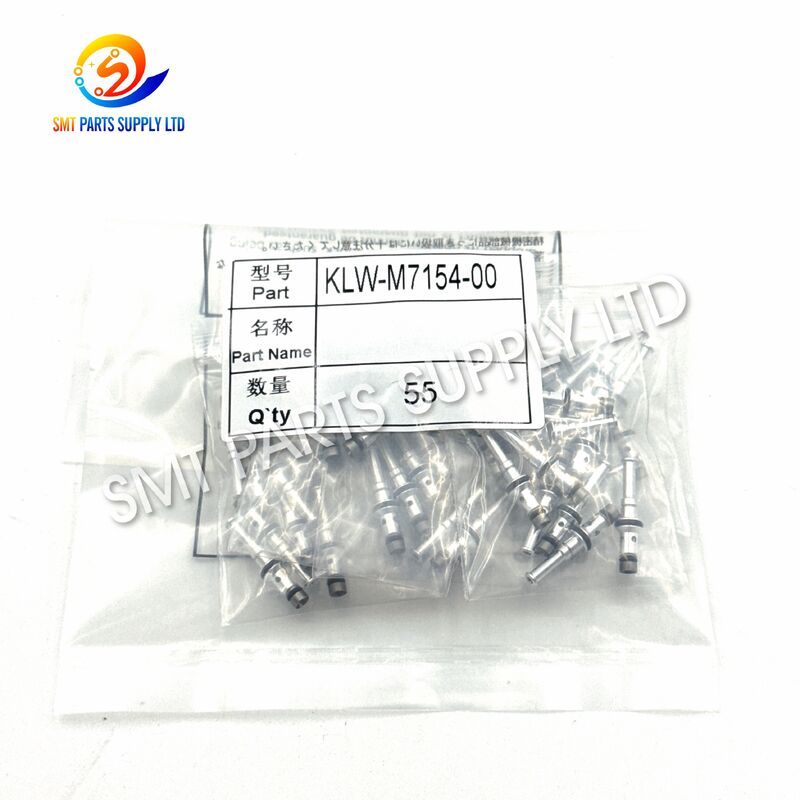

Yamaha KLW-M7154-00 BIT دریچه خلاء هسته مس برای برداشت قطعات SMT در ماشین های YSM10 YSM20 YSM20R

شیر برقی ژنراتور خلاء هسته مسی Yamaha KLW-M7154-00 BIT یک جزء کنترل پنوماتیک جمع و جور است که برای برنامه های دستگاه قرار دادن YSM10، YSM20 و YSM20R SMT سازگار است. این دستگاه که در خلاء دستگاه یا سیستم پنوماتیک سر جایگذاری نصب شده است، به کنترل سیکل های مکش و آزادسازی مورد نیاز برای برداشت و قرار دادن قطعات الکترونیکی کمک می کند.

در حین تولید، نازل قرارگیری باید به سرعت خلاء ایجاد کند، هر جزء را در حین حرکت سر محکم نگه دارد و آن را با دقت در موقعیت PCB برنامه ریزی شده رها کند. دریچه آلوده، فرسوده، نشتی یا واکنش کند ممکن است باعث مکش ناپایدار، آلارم قطعات از دست رفته، تاخیر در رهاسازی، افتادن قطعات یا وقفه های مکرر دستگاه شود.

KLW-M7154-00 برای تعمیر و نگهداری پیشگیرانه، تعمیر فوری تجهیزات، سرویس سر جایگذاری و موجودی قطعات یدکی مناسب است. قبل از سفارش، مشتریان باید شماره قطعه کامل، علامت‌گذاری BIT، کانکتور، ترتیب پورت پنوماتیک، ابعاد نصب، مدل دستگاه و عکس‌های اجزای اصلی را مقایسه کنند تا از پیکربندی صحیح اطمینان حاصل کنند.

مشکلات پیکاپ خلاء مسائل رایج تعمیر و نگهداری در تجهیزات قرار دادن SMT است. با این حال، هر خطای پیکاپ ناشی از یک نازل آسیب دیده نیست. شیر ژنراتور خلاء، مکانیزم سوئیچینگ برقی، لوله های پنوماتیک، فیلترها، کانکتورها، سنسورها و کیفیت هوای فشرده همگی می توانند بر نتیجه تاثیر بگذارند.

هنگامی که KLW-M7154-00 آلوده، فرسوده، محدود، ناپایدار الکتریکی یا از نظر مکانیکی کند می شود، نازل قرارگیری ممکن است سطح خلاء صحیح را در زمان مورد نیاز دریافت نکند.

هنگامی که دستگاه یک یا چند مورد از شرایط زیر را نشان می دهد، باید شیر برقی ژنراتور خلاء را بازرسی کرد:

• آلارم های مکرر اجزای مفقود شده
• کاهش مکش نازل
• ریزش اجزا در حین حرکت سر
• قطعات پس از قرار دادن به نازل چسبیده باقی می مانند.
• تاخیر در انتشار قطعه
• عملکرد پیکاپ متناوب
• عملکرد خلاء متفاوت بین موقعیت های سر
• آلارم های مکرر خلاء یا پنوماتیک.
• صدای نشت هوا غیرعادی
• افزایش مصرف هوای فشرده
• تغییر عملکرد تولید پس از عملیات طولانی مدت
• خرابی پیکاپ پس از تمیز کردن نازل ادامه دارد.
• پاسخ خلاء کندتر از حالت عادی می شود.
• از کار افتادن دستگاه ناشی از تنظیم مجدد دستی مکرر.

از آنجایی که چندین جزء می توانند علائم مشابهی ایجاد کنند، تکنسین ها باید قبل از تعویض دریچه یک بازرسی سیستماتیک انجام دهند.

هنگامی که بازرسی تأیید کرد که قطعه کنترل خلاء موجود معیوب است، جایگزینی آن با یک شیر KLW-M7154-00 که به درستی مطابقت دارد می تواند به بازیابی مکش پایدار و عملکرد آزادسازی کمک کند.

یک شیر خلاء به درستی انتخاب شده و به درستی نصب شده ممکن است کمک کند:

• بازیابی مکش پایدار نازل.
• سازگاری پیکاپ اجزا را بهبود بخشید.
• خطاهای مؤلفه گمشده را کاهش دهید.
• کاهش ریزش اجزا در حین حرکت.
• بهبود سرعت مکش-پاسخ.
• پشتیبانی از انتشار دقیق جزء
• توقف های مکرر دستگاه را به حداقل برسانید.
• راندمان نگهداری سر جایگذاری را بهبود بخشید.
• تعویض نازل غیر ضروری را کاهش دهید.
• بهبود استفاده از خط کلی
• پشتیبانی از تولید مداوم با سرعت بالا
• زمان تعمیر اضطراری را کاهش دهید.
• بهبود برنامه ریزی تعمیر و نگهداری قطعات یدکی
• کیفیت قرارگیری پایدار را در طول چرخه های تولید طولانی حفظ کنید.

تعویض شیر به تنهایی عیوب ناشی از مسدود شدن نازل ها، فیلترهای آسیب دیده، لوله های نشتی، فشار هوای فشرده ناپایدار، سنسورهای معیوب، مشکلات صفحه کنترل یا تنظیمات نادرست دستگاه را اصلاح نمی کند. بازرسی کامل سیستم ضروری است.

اجزای خلاء مشابه ممکن است در هنگام استفاده از ولتاژهای عملیاتی مختلف، کانکتورها، براکت‌های نصب، جهت‌های درگاه هوا، ویژگی‌های جریان یا ساختارهای داخلی، ظاهر خارجی تقریباً یکسانی داشته باشند.

قبل از ثبت سفارش، تمام موارد زیر را تایید کنید:

1. شماره قطعه کامل: KLW-M7154-00.
2. علامت گذاری بدنه BIT
3. مدل ماشین.
4. نوع سر قرار دادن.
5. شکل اصلی رابط.
6. چیدمان کانکتور-پین.
7. تعداد پورت های پنوماتیک
8. اندازه و جهت بندر
9. موقعیت سوراخ نصب
10. ابعاد کلی محصول
11. جهت کابل یا سیم.
12. پیکربندی براکت اضافی.
13. شماره سریال ماشین در صورت موجود بودن
14. عکس های کامپوننت حذف شده
15. شرایط و کمیت محصول مورد نیاز

اطلاعات سازگاری به عنوان مرجع خرید ارائه شده است. بازبینی‌های ماشین، پیکربندی‌های هد، مشخصات منطقه‌ای و اصلاحات قبلی ممکن است تفاوت‌هایی بین تجهیزات با استفاده از همان نام مدل ایجاد کند.

این شیر از توالی پنوماتیک مورد نیاز برای نازل پشتیبانی می کند تا قطعات الکترونیکی را از فیدرهای نوار، سینی ها، فیدرهای چوبی یا سایر سیستم های تامین قطعات انتخاب کند.

پس از برداشت، خلاء پایدار قطعه را در حالی که سر جایگذاری حرکت می‌کند، نگه می‌دارد. در مختصات PCB برنامه ریزی شده، شیر به آزادسازی خلاء کمک می کند تا بتوان قطعه را روی لحیم لحیم کاری قرار داد.

KLW-M7154-00 را می توان هنگام سرویس دهی هدهای قرارگیری سازگار که مکش ضعیف، تأخیر در انتشار، نشت هوا، خلاء متناوب یا هشدارهای پیکاپ مکرر دارند، استفاده کرد.

کارخانه هایی که چندین دستگاه YSM را کار می کنند می توانند شیرهای تایید شده را به عنوان قطعات پیشگیرانه نگهداری کنند. جایگزینی برنامه ریزی شده ممکن است خطر توقف غیرمنتظره تولید را کاهش دهد.

برای خطوط تولید که زمان از کار افتادن دستگاه مستقیماً بر برنامه‌های تحویل تأثیر می‌گذارد، نگه داشتن یک شیر یدکی که به درستی شناسایی شده باشد می‌تواند زمان تعمیر را کوتاه کند.

تولید با مخلوط بالا اغلب اندازه، شکل، وزن و بسته بندی اجزا را تغییر می دهد. پاسخ خلاء پایدار به حفظ عملکرد پیکاپ قابل اعتماد در محصولات مختلف کمک می کند.

ارائه دهندگان خدمات تولید لوازم الکترونیکی برای تغییرات مکرر تولید به تجهیزات جانمایی انعطاف پذیر نیاز دارند. قطعات پنوماتیک قابل اعتماد از خروجی پایدار پشتیبانی می کنند و وقفه های غیر منتظره را کاهش می دهند.

این مؤلفه ممکن است از خطوط SMT پشتیبانی کند که بردهای کنترلی برای لوازم خانگی، محصولات ارتباطی، نمایشگرها، دستگاه های هوشمند و سایر لوازم الکترونیکی مصرفی تولید می کنند.

تولید PCB خودرو به کنترل فرآیند ثابت و نگهداری قابل ردیابی نیاز دارد. شناسایی صحیح قطعه و تست پس از تعویض به پشتیبانی از روش‌های سازمان‌یافته مدیریت تجهیزات کمک می‌کند.

کاربردهای مناسب شامل تولید SMT برای منابع تغذیه، کنترلرها، ماژول های اتوماسیون، سنسورهای صنعتی، ابزار دقیق، تجهیزات امنیتی و سیستم های ارتباطی است.

شرکت‌های تعمیر و نگهداری می‌توانند از KLW-M7154-00 برای تعمیر ماشین‌های مشتری، سرویس‌دهی سر جایگذاری، تعمیر تجهیزات و پشتیبانی قطعات یدکی استفاده کنند.

توزیع کنندگان قطعات SMT می توانند این مدل را برای مشتریان اروپا، آمریکای شمالی، آسیای جنوب شرقی و سایر بازارهای تولید لوازم الکترونیکی ذخیره کنند.

هوای فشرده تمیز و خشک وارد مدار پنوماتیک دستگاه می شود. هوا باید قبل از رسیدن به قطعه کنترل خلاء از سیستم فیلتراسیون و تنظیم صحیح عبور کند.

ماشین قرار دادن یک فرمان الکتریکی را مطابق پیکاپ برنامه ریزی شده و ترتیب قرار دادن ارسال می کند. دریچه باید در لحظه درست پاسخ دهد.

پس از دریافت سیگنال کنترل، مکانیزم سلونوئید مسیر جریان هوای داخلی را تغییر می دهد. این فرآیند سوئیچینگ مدار تولید خلاء را کنترل می کند.

جریان هوا از طریق سیستم خلاء فشار منفی در نازل قرارگیری ایجاد می کند. نازل با قطعه تماس می گیرد و آن را از طریق مکش نگه می دارد.

دستگاه ممکن است از حسگر فشار یا خلاء استفاده کند تا تأیید کند که قطعه به درستی انتخاب شده است. عملکرد ناپایدار شیر می تواند منجر به تایید ناموفق شود.

هد قرارگیری قطعه را از موقعیت تغذیه به سمت PCB حرکت می دهد. خلاء پایدار برای جلوگیری از افتادن، جابجایی، چرخش یا تراز نادرست قطعه مورد نیاز است.

در مختصات قرارگیری برنامه ریزی شده، دستگاه سیگنال سوپاپ را تغییر می دهد. خلاء آزاد می شود تا جزء از نازل جدا شود.

این فرآیند به طور مداوم در طول تولید تکرار می شود. حتی یک تأخیر کوچک در پاسخ می‌تواند هزاران چرخه قرارگیری را تحت تأثیر قرار دهد و شرایط شیر را برای عملکرد ثابت تولید مهم کند.

انتخاب صحیح خطر نصب، تاخیر در تولید و بازده غیر ضروری را کاهش می دهد.

برای نقل قول دقیق، ارائه دهید:

• شماره قطعه: KLW-M7154-00.
• مدل ماشین: YSM10، YSM20 یا YSM20R.
• نوع سر جایگذاری در صورت موجود بودن.
• مقدار مورد نیاز
• شرایط محصول مورد نیاز
• کشور مقصد و کد پستی
• عکس های شیر اصلی.
• تصویر پاک کردن برچسب شماره قطعه.
• عکس های کانکتور و پورت پنوماتیک.
• هرگونه نیاز تحویل فوری
• روش بازرسی درخواستی
• قطعات SMT اضافی در همان محموله مورد نیاز است.

عکس ها باید زمانی ارائه شوند که:

• برچسب اصلی آسیب دیده است.
• فقط بخشی از شماره مدل قابل مشاهده است.
• دستگاه اصلاح شده است.
• قطعه قدیمی دارای یک براکت اضافی است.
• جهت کانکتور متفاوت به نظر می رسد.
• خریدار در حال مقایسه چندین شیر مشابه است.
• دستگاه قبلاً با یک قطعه جایگزین تعمیر شده است.
• شماره سریال تجهیزات در دسترس نیست.
• ولتاژ عملیاتی مورد نیاز نامشخص است.
• مشتری قبل از سفارش انبوه نیاز به تایید دارد.

نصب باید توسط پرسنل تعمیر و نگهداری SMT آموزش دیده تکمیل شود.

• دستگاه را طبق رویه های تایید شده متوقف کنید.
• منبع تغذیه اصلی را قطع کنید.
• منبع هوای فشرده را جدا کنید.
• فشار پنوماتیک باقیمانده را آزاد کنید.
• موقعیت اصلی سوپاپ را ثبت کنید.
• از تمام لوله ها و کانکتورها عکس بگیرید.
• شماره قطعه جایگزین را تأیید کنید.
• ابزار تمیز و مناسب تهیه کنید.
• درگاه های پنوماتیک باز را از آلودگی محافظت کنید.
• بررسی کنید که پیکربندی جایگزین با جزء حذف شده مطابقت داشته باشد.

• سیم های برق را نکشید یا نپیچانید.
• کانکتور را به زور در موقعیت خود قرار ندهید.
• اتصال صحیح لوله به پورت را تأیید کنید.
• مسیرهای هوا را عاری از گرد و غبار و روغن نگه دارید.
• سوراخ های نصب را قبل از سفت کردن پیچ ها تراز کنید.
• بست ها را به طور یکنواخت سفت کنید.
• از گشتاور سفت شدن بیش از حد خودداری کنید.
• لوله های پنوماتیکی را خم نکنید یا خم نکنید.
• اطمینان حاصل کنید که شیر با قطعات متحرک تداخلی ندارد.
• جهت نصب اصلی را حفظ کنید.

• منبع هوای فشرده را به تدریج بازیابی کنید.
• تمام اتصالات را از نظر نشتی بررسی کنید.
• برق را بازیابی کنید و سیگنال کنترل را بررسی کنید.
• سوئیچینگ شیر تست.
• عملکرد خلاء نازل را بررسی کنید.
• راستی‌آزمایی جمع‌آوری مؤلفه را اجرا کنید.
• انتشار عادی جزء را تایید کنید.
• دستگاه را برای آلارم کنترل کنید.
• یک دوره تولید آزمایشی کنترل شده را کامل کنید.
• تاریخ تعویض و موقعیت سر را یادداشت کنید.

اجسام فلزی نوک تیز را داخل دریچه های شیر قرار ندهید. از مواد شیمیایی پاک کننده نامناسب استفاده نکنید. جداسازی غیرمجاز ممکن است به مهر و موم های داخلی، کویل ها، فنرها یا مسیرهای دقیق هوا آسیب برساند.

رویه‌های بازرسی موجود ممکن است بسته به شرایط محصول ارائه شده متفاوت باشد.

مشتریان با استانداردهای بازرسی خاص باید قبل از تأیید سفارش، الزامات خود را بیان کنند.

بدنه سوپاپ، کانکتور و پورت های پنوماتیک نیاز به حفاظت مناسب در طول حمل و نقل بین المللی دارند.

1. شناسه محصول را بررسی کنید.
2. از پورت های پنوماتیکی در معرض محافظت محافظت کنید.
3. قطعه را در یک کیسه محافظ تمیز قرار دهید.
4. در صورت نیاز، حفاظت آنتی استاتیک را اضافه کنید.
5. دریچه را با مواد بالشتک بپیچید.
6. از فشار مستقیم روی کانکتور خودداری کنید.
7. محصول را در یک جعبه داخلی محکم قرار دهید.
8. مواد مقاوم در برابر ضربه را در اطراف جعبه داخلی اضافه کنید.
9. یک برچسب با شماره پارت واضح وصل کنید.
10. کارتن بیرونی را محکم ببندید.

گزینه های حمل و نقل را می توان با توجه به مقدار سفارش، مقصد، فوریت تحویل، اندازه بسته و ترجیح مشتری ترتیب داد.

مدل کامل KLW-M7154-00 برای بررسی استعلام، بازرسی، بسته بندی و تحویل استفاده می شود.

مشتریان می‌توانند اطلاعات ماشین، عکس‌های اجزای اصلی، جزئیات رابط، ترتیبات پورت پنوماتیک و ابعاد را برای مقایسه ارسال کنند.

مناسب برای تعویض اضطراری یک قطعه، تقاضای تعمیر و نگهداری منظم، یا خرید موجودی دسته ای.

این محصول برای تعمیر و نگهداری تجهیزات SMT، سرویس سر جایگذاری، تعمیر سیستم خلاء و مدیریت قطعات یدکی در نظر گرفته شده است.

حفاظت فردی به کاهش خطر آسیب اتصال، پورت و بدنه در طول حمل و نقل بین المللی کمک می کند.

مشتریان ممکن است درخواست سوپاپ را با الزامات فیدرها، نازل ها، فیلترها، حسگرها، موتورها، تسمه ها، سیلندرها، کابل ها، بردها و سایر قطعات دستگاه SMT ترکیب کنند.

KLW-M7154-00 در سیستم کنترل خلاء پنوماتیکی دستگاه‌های قرار دادن SMT سازگار استفاده می‌شود. این به کنترل مکش و رها شدن نازل در هنگام برداشت قطعات الکترونیکی، حمل و نقل و قرار دادن کمک می کند.

این قطعه معمولاً برای برنامه های YSM10، YSM20 و YSM20R انتخاب می شود. با این حال، ویرایش‌های دستگاه و پیکربندی‌های سر جایگذاری ممکن است متفاوت باشد، بنابراین شیر اصلی، رابط، پورت‌ها، ابعاد و اطلاعات دستگاه باید تأیید شود.

شماره قطعه کامل، مدل دستگاه، نوع سر، برچسب قطعه اصلی، عکس رابط، عکس پورت پنوماتیک، عکس محل نصب، مقدار مورد نیاز و مقصد تحویل را ارائه دهید. مقایسه فیزیکی به شدت توصیه می شود.

علائم احتمالی شامل مکش ضعیف، خطاهای پیکاپ متناوب، افت قطعات، تاخیر در رهاسازی، خلاء مداوم، نشت هوا، صدای غیرعادی پنوماتیک، هشدارهای مکرر خلاء، یا وقفه در تولید پس از بازرسی نازل و فیلترها می باشد.

ظاهر مشابه سازگاری را تضمین نمی کند. مدل‌های مختلف ممکن است از ولتاژها، ویژگی‌های جریان هوا، کانکتورها، ابعاد نصب، پورت‌های پنوماتیک، براکت‌ها یا ساختارهای داخلی متفاوت استفاده کنند. همیشه شماره قطعه کامل و پیکربندی فیزیکی را تأیید کنید.

برای در دسترس بودن فعلی، قیمت، وضعیت محصول، گزینه های بازرسی، جزئیات بسته بندی و ترتیبات تحویل بین المللی با تیم فروش ما تماس بگیرید.

برای نقل قول سریع و دقیق لطفاً ارائه دهید:

• مدل محصول: KLW-M7154-00.
• مدل ماشین و پیکربندی سر.
• مقدار مورد نیاز
• شرایط محصول مورد نیاز
• کشور مقصد و کد پستی
• عکس های واضح از جزء اصلی.
• جزئیات کانکتور و پورت پنوماتیک
• برنامه تحویل مورد انتظار
• مدارک مورد نیاز بازرسی
• سایر قطعات ماشین SMT به همین ترتیب مورد نیاز است.

تیم ما اطلاعات شما را بررسی می‌کند و بر اساس مدل تایید شده، پیکربندی، مقدار و الزامات تحویل، پیشنهاد تامین مناسبی را ارائه می‌کند.
