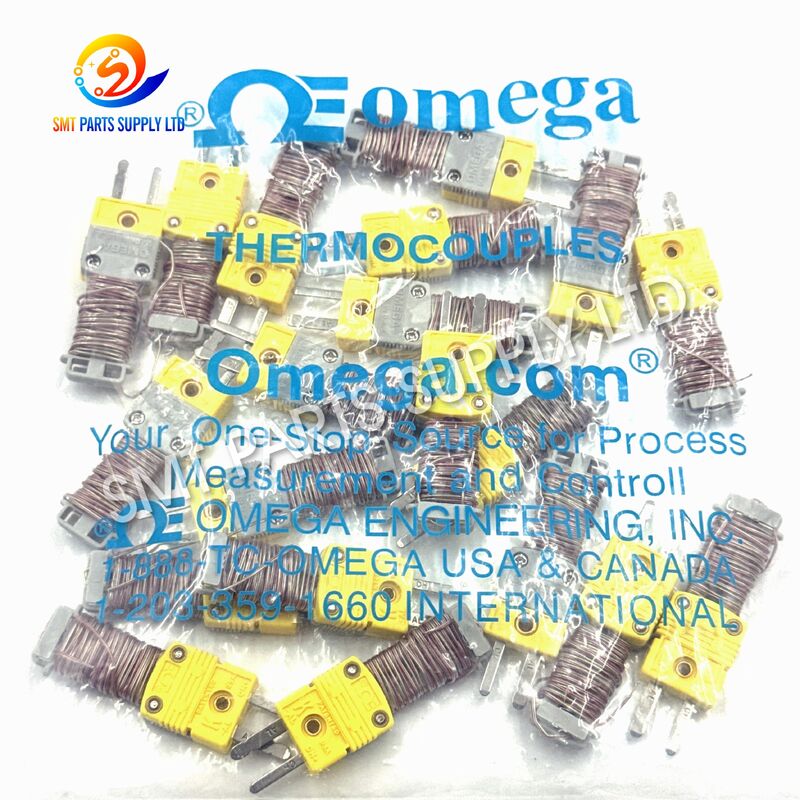

کابل ترموکوپل جمع شونده OMEGA TEC-REC-GEC مدل K با طراحی فنری جمع شونده و کانکتورهای نری مینیاتوری

این کابل اکستنشن ترموکوپل جمع شونده OMEGA TEC-REC-GEC نوع K برای افزایش فاصله اتصال بین ترموکوپل‌های نوع K سازگار و ابزارهای اندازه‌گیری دما طراحی شده است. ساختار فنری آن هنگام کشیده شدن، برد کاری اضافی را فراهم می‌کند و پس از استفاده به حالت فشرده باز می‌گردد و به کاهش درهم‌ریختگی کابل در اطراف تجهیزات تولید، میزهای آزمایشگاهی، ایستگاه‌های پروفیل‌سازی حرارتی و مناطق نگهداری کمک می‌کند.

این کابل که در هر دو انتها مجهز به کانکتورهای ترموکوپل نری مینیاتوری است، اتصال سریع به سوکت‌های مادگی مینیاتوری سازگار را بدون نیاز به پایانه‌بندی مکرر سیم پشتیبانی می‌کند. این کابل برای پروفیل‌سازهای حرارتی، دماسنج‌های دستی، لاگرهای داده دما، ابزارهای تست، پنل‌های کنترل و تجهیزات نظارت صنعتی مناسب است.

مدل‌های نوع K معمولاً در پیکربندی‌های کوتاه و بلند موجود هستند و به کاربران امکان می‌دهند تا کابل مناسب را بر اساس فاصله کاری مورد نیاز انتخاب کنند. این کابل برای اکستنشن سیگنال در نظر گرفته شده است و باید همراه با یک پروب حسگر یا مجموعه ترموکوپل نوع K سازگار استفاده شود.

موقعیت‌یابی محصول

این محصول یک سنسور دمای مستقل نیست. این یک لوازم جانبی اکستنشن ترموکوپل است که برای انتقال سیگنال ترموالکتریک از اتصال سنسور نوع K به یک ابزار اندازه‌گیری سازگار استفاده می‌شود.

علت

طول سیم ترموکوپل ناکافی

در بسیاری از کاربردهای تولیدی و آزمایشگاهی، سیم اصلی ترموکوپل برای رسیدن به ابزار اندازه‌گیری به اندازه کافی بلند نیست. سنسور ممکن است در داخل دستگاه، فیکسچر تست، محفظه محیطی، ناحیه دسترسی کوره بازپخت، سکوی گرمایش یا ایستگاه نظارت فرآیند نصب شود.

قرار دادن ابزار خیلی نزدیک به فرآیند می‌تواند باعث ناراحتی عملیاتی شود یا ابزار را در معرض گرمای غیرضروری، لرزش، آلودگی یا خطر مکانیکی قرار دهد.

کابل‌های مستقیم نامرتب

کابل‌های مستقیم بلند می‌توانند باعث درهم‌ریختگی غیرضروری در اطراف ایستگاه‌های کاری و تجهیزات تولید شوند. کابل‌های شل ممکن است گره بخورند، زیر تجهیزات گیر کنند، توسط اپراتورها آسیب ببینند یا به طور تصادفی در حین تست کشیده شوند.

یک کابل جمع شونده به حفظ منطقه کاری تمیزتر کمک می‌کند زیرا فقط طول کابل مورد نیاز کشیده می‌شود.

انتخاب سیم اکستنشن نادرست

مدارهای ترموکوپل به مواد رسانای سازگار نیاز دارند. استفاده از سیم مسی معمولی یا کابل اکستنشن که برای نوع دیگری از ترموکوپل در نظر گرفته شده است، ممکن است اتصالات الکتریکی اضافی ایجاد کند و بر دقت اندازه‌گیری تأثیر بگذارد.

یک سیستم ترموکوپل نوع K باید از پروب سازگار نوع K، کابل اکستنشن نوع K، کانکتور نوع K و ورودی ابزار نوع K استفاده کند.

سیم‌کشی مکرر

اتصال مکرر سیم‌های ترموکوپل لخت زمان‌بر است و ممکن است منجر به پایانه‌های شل، قطبیت معکوس، هادی‌های آسیب‌دیده یا نصب ناسازگار شود.

کانکتورهای پلاگین مینیاتوری روش اتصال سریع‌تر و راحت‌تری را برای عملیات اندازه‌گیری دما و نگهداری معمول فراهم می‌کنند.

مشکلات سازگاری کانکتور

کانکتورهای ترموکوپل در اندازه‌ها، جنسیت‌ها و انواع کالیبراسیون مختلف موجود هستند. یک کانکتور ممکن است شبیه به نظر برسد اما همچنان با سوکت نصب شده ناسازگار باشد.

قبل از سفارش، کاربران باید تأیید کنند:

• نوع کالیبراسیون ترموکوپل.
• اندازه بدنه کانکتور.
• طول کابل مورد نیاز.
• قطبیت مثبت و منفی.
• مدل پروفیل‌ساز حرارتی یا ابزار.
• پیکربندی ورودی تجهیزات.
• دمای عملیاتی اطراف کابل.

مشکلات رایج و نتایج

راه حل

کابل جمع شونده OMEGA TEC-REC-GEC راه حلی عملی برای کاربردهایی که نیاز به اکستنشن سیگنال نوع K انعطاف‌پذیر و سازماندهی بهتر کابل دارند، ارائه می‌دهد.

ساختار فنری آن می‌تواند بسته به فاصله کاری کشیده شود و هنگامی که ابزار به نقطه اندازه‌گیری نزدیک‌تر می‌شود، جمع شود. این امر طول کابل غیرضروری را روی میز، کف یا تجهیزات تولید کاهش می‌دهد.

کانکتورهای نری مینیاتوری در هر دو انتها امکان نصب مستقیم پلاگین را فراهم می‌کنند، زمانی که دستگاه‌های متصل دارای سوکت‌های مادگی مینیاتوری نوع K سازگار هستند. این طراحی پایانه‌بندی مکرر سیم‌های ترموکوپل لخت را حذف کرده و راه‌اندازی تجهیزات را ساده می‌کند.

مزایای اصلی راه حل

چرا از کابل ترموکوپل جمع شونده استفاده کنیم

یک کابل جمع شونده به ویژه برای کاربردهایی که ابزار اندازه‌گیری به طور مکرر جابجا می‌شود، مفید است. این کابل، برد یک کابل اکستنشن بلندتر را با راحتی ذخیره‌سازی یک مجموعه کابل فشرده ترکیب می‌کند.

در مقایسه با یک کابل مستقیم ثابت، طراحی کویل می‌تواند به موارد زیر کمک کند:

• کابل شل را در اطراف ایستگاه‌های کاری کاهش دهد.
• راحتی ذخیره‌سازی را بهبود بخشد.
• بسته‌بندی دستی کابل را به حداقل برساند.
• از تست موقت در موقعیت‌های مختلف پشتیبانی کند.
• تماس تصادفی با تجهیزات مجاور را کاهش دهد.
• ایستگاه اندازه‌گیری دما را مرتب نگه دارد.
• جابجایی را در حین نگهداری دستگاه بهبود بخشد.
• حمل و نقل بین مکان‌های تست را ساده کند.

مشخصات فنی

اطلاعیه مهم دما

4. تفاوت بین RECK1-10 و RECK4-10 چیست؟

مقایسه مدل‌ها

مقایسه انتخاب

مقایسه انواع ترموکوپل

نوع کابل اکستنشن ترموکوپل باید با کالیبراسیون سنسور و ابزار مطابقت داشته باشد. سازگاری صرف کانکتور فیزیکی، عملکرد صحیح اندازه‌گیری را تضمین نمی‌کند.

ویژگی‌های کلیدی محصول

طراحی جمع شونده فنری

ساختار کویل انعطاف‌پذیر فقط در صورت نیاز به برد کاری اضافی کشیده می‌شود. پس از استفاده، کابل به شکل فشرده اولیه خود باز می‌گردد و به بهبود مدیریت و ذخیره‌سازی کابل کمک می‌کند.

سازگاری با ترموکوپل نوع K

این کابل برای استفاده در مدارهای اندازه‌گیری ترموکوپل نوع K طراحی شده است. تطابق کالیبراسیون کابل با سنسور و ابزار به حفظ انتقال سیگنال قابل اعتماد کمک می‌کند.

کانکتورهای نری مینیاتوری

هر دو انتها مجهز به کانکتورهای ترموکوپل نری مینیاتوری هستند. این پیکربندی برای سوکت‌های مادگی مینیاتوری سازگار نصب شده بر روی ابزارها، آداپتورها، پنل‌ها یا سایر مجموعه‌های اکستنشن مناسب است.

دو گزینه طول

مدل کوتاه‌تر برای ابزارهای رومیزی، دستگاه‌های فشرده و تست‌های آزمایشگاهی مناسب است. مدل بلندتر برد اضافی را برای خطوط تولید، ماشین‌آلات بزرگ، لاگرهای داده از راه دور و کاربردهای نگهداری فراهم می‌کند.

موقعیت‌یابی انعطاف‌پذیر ابزار

این کابل به مترهای دما و ابزارهای پروفیل‌سازی حرارتی اجازه می‌دهد تا از نقطه اندازه‌گیری دورتر قرار گیرند، دسترسی را بهبود بخشیده و به محافظت از تجهیزات حساس در برابر گرما یا تداخل مکانیکی کمک می‌کند.

لوازم جانبی اتصال قابل استفاده مجدد

طراحی پلاگین از نصب و جداسازی مکرر بدون نیاز به پایانه‌بندی مکرر هادی پشتیبانی می‌کند. این امر برای تیم‌های نگهداری، مهندسان فرآیند، تکنسین‌های آزمایشگاه و پرسنل کنترل کیفیت مفید است.

تجهیزات معمول

پروفیل‌سازی حرارتی کوره بازپخت

این کابل می‌تواند در یک سیستم پروفیل‌سازی حرارتی سازگار استفاده شود، زمانی که پروفیل‌ساز، پنل اتصال یا آداپتور دارای سوکت‌های ترموکوپل مادگی مینیاتوری نوع K باشد. این می‌تواند به موارد زیر کمک کند:

تأیید فرآیند بازپخت.

• ارزیابی منحنی دما.
• مقایسه نواحی کوره.
• بازرسی راه‌اندازی فرآیند.
• تست تکرارپذیری پروفیل.
• تأیید تغییر فرآیند تولید.
• نگهداری پیشگیرانه.
• عیب‌یابی حرارتی.
• کابل جمع شونده باید خارج از نواحی با دمای بالاتر از حد مشخص شده خود باقی بماند. از یک پروب ترموکوپل یا سیم با دمای بالا مناسب در داخل محفظه گرم شده استفاده شود.

تولید الکترونیک SMT

کنترل دما در طول مونتاژ برد مدار چاپی ضروری است. این کابل می‌تواند از اندازه‌گیری دمای موقت یا قابل جابجایی در طول موارد زیر پشتیبانی کند:

راه‌اندازی فرآیند لحیم‌کاری بازپخت.

• ارزیابی گرمایش PCB.
• تست دمای قطعه.
• تأیید دمای فیکسچر.
• بررسی فرآیند پیش‌گرمایش.
• نگهداری دستگاه.
• اعتبارسنجی خط تولید.
• بازرسی نمونه مهندسی.
• تست دمای آزمایشگاهی

طراحی فشرده کویل برای آزمایشگاه‌هایی که از یک ابزار در چندین موقعیت تست استفاده می‌کنند، مناسب است. اپراتورها می‌توانند کابل را در حین اندازه‌گیری کشیده و پس از تست اجازه دهند جمع شود.

استفاده‌های معمول آزمایشگاهی شامل موارد زیر است:

اتصال متر دما.

• تست لاگر داده.
• مقایسه سنسور.
• پشتیبانی کالیبراسیون.
• تست محیطی.
• اندازه‌گیری صفحه گرمایش.
• تست توسعه محصول.
• نظارت بر تجهیزات تحقیقاتی.
• نگهداری تجهیزات صنعتی

تکنسین‌های نگهداری ممکن است از این کابل برای اتصال یک متر قابل حمل به پنل ترموکوپل یا نقطه اتصال سنسور نصب شده بر روی ماشین‌آلات استفاده کنند.

تجهیزات مناسب ممکن است شامل موارد زیر باشد:

کوره‌های صنعتی.

• تجهیزات خشک‌کن.
• ماشین‌آلات بسته‌بندی.
• سیستم‌های گرمایش.
• محفظه‌های دما.
• فیکسچرهای تولید.
• تجهیزات کنترل فرآیند.
• ماشین‌آلات تست.
• کنترل کیفیت و بازرسی

این کابل برای تأیید دمای موقت در طول بازرسی ورودی، اعتبارسنجی فرآیند، تست اولین قطعه، تعمیر تجهیزات و ممیزی کیفیت مفید است.

جدول کاربرد

کاربرد

ترموکوپل هنگام قرار گرفتن اتصال اندازه‌گیری در معرض اختلاف دما، ولتاژ الکتریکی کوچکی تولید می‌کند. ابزار اندازه‌گیری این ولتاژ را بر اساس کالیبراسیون ترموکوپل انتخاب شده به مقدار دما تبدیل می‌کند.

کابل اکستنشن جمع شونده سیگنال دما را تولید نمی‌کند. در عوض، سیگنال را بین مدار سنسور نوع K و ابزار اندازه‌گیری حمل می‌کند.

فرآیند عملیاتی

یک پروب ترموکوپل نوع K دما را در نقطه اندازه‌گیری حس می‌کند.

1. ترموکوپل ولتاژ کوچکی مربوط به اختلاف دما تولید می‌کند.
2. کابل اکستنشن سیگنال ترموکوپل را به ابزار متصل منتقل می‌کند.
3. کانکتورهای مینیاتوری اتصالات الکتریکی قابل جدا شدن را فراهم می‌کنند.
4. متر دما یا پروفیل‌ساز سیگنال نوع K را پردازش می‌کند.
5. مقدار اندازه‌گیری شده نمایش داده، ثبت یا تجزیه و تحلیل می‌شود.
6. پس از تست، کابل به شکل کویل فشرده خود جمع می‌شود.
7. جدول جریان سیگنال

مرحله فرآیند

کانکتورهای ترموکوپل دارای پایانه‌های مثبت و منفی هستند. قطبیت معکوس می‌تواند باعث کاهش دمای نمایش داده شده هنگام افزایش دمای واقعی شود.

قبل از عملیات:

پایانه مثبت را شناسایی کنید.

• پایانه منفی را شناسایی کنید.
• کانکتور را به درستی تراز کنید.
• کانکتور را بدون اعمال نیروی زیاد وارد کنید.
• پاسخ ابزار را بررسی کنید.
• در صورت لزوم، قرائت را با یک مرجع شناخته شده تأیید کنید.
• اهمیت تطابق انواع ترموکوپل

اجزای زیر باید همگی سازگار باشند:

جزء سیستم

نحوه انتخاب

مرحله 1: نوع ترموکوپل را تأیید کنید

این کابل را فقط زمانی انتخاب کنید که سنسور و ابزار اندازه‌گیری برای ترموکوپل‌های نوع K طراحی شده باشند.

محصول را فقط بر اساس رنگ یا ظاهر کانکتور انتخاب نکنید. کالیبراسیون دقیق چاپ شده روی کابل موجود، کانکتور، پروب یا برچسب تجهیزات را تأیید کنید.

مرحله 2: اندازه کانکتور را تأیید کنید

این محصول از کانکتورهای ترموکوپل مینیاتوری استفاده می‌کند. کانکتورهای مینیاتوری و استاندارد به طور مستقیم قابل تعویض نیستند.

بررسی کنید:

ابعاد بدنه کانکتور.

• ابعاد پین.
• ابعاد سوکت.
• علامت نوع کانکتور.
• مشخصات ورودی تجهیزات.
• اندازه کانکتور کابل موجود.
• مرحله 3: جنسیت کانکتور را تأیید کنید

پیکربندی شرح داده شده دارای کانکتورهای نری در هر دو انتها است. هر دو دستگاه متصل باید دارای سوکت‌های مادگی سازگار باشند.

رابط تجهیزات موجود

مدل کوتاه‌تر را انتخاب کنید زمانی که:

تجهیزات نزدیک به نقطه اندازه‌گیری است.

• کابل عمدتاً روی میز تست استفاده می‌شود.
• ذخیره‌سازی فشرده مهم است.
• اکستنشن مورد نیاز در حدود 5 فوت است.
• ابزار به طور مکرر حمل می‌شود.
• مدل بلندتر را انتخاب کنید زمانی که:

ابزار باید دورتر از دستگاه قرار گیرد.

• کابل در اطراف تجهیزات تولید بزرگ استفاده می‌شود.
• اپراتور به برد حرکتی اضافی نیاز دارد.
• اکستنشن مورد نیاز در حدود 20 فوت است.
• یک پنل یا لاگر از راه دور باید متصل شود.
• مرحله 5: دمای کاری را تأیید کنید

کابل جمع شونده معمولاً خارج از ناحیه فرآیند با بالاترین دما استفاده می‌شود.

برای کاربردهای دمای بالا:

قسمت جمع شونده را دور از حرارت مستقیم نگه دارید.

• از یک پروب ترموکوپل با دمای بالا در داخل محفظه استفاده کنید.
• از تماس با عناصر گرمایشی خودداری کنید.
• از تماس با لحیم مذاب خودداری کنید.
• از قرار گرفتن در معرض اگزوز داغ جلوگیری کنید.
• دمای محیط اطراف کابل را تأیید کنید.
• از رتبه عایق کابل تجاوز نکنید.
• مرحله 6: مدل تجهیزات را تأیید کنید

مدل دقیق پروفیل‌ساز حرارتی، متر دما، لاگر داده یا ابزار تست را ارائه دهید. اطلاعات تجهیزات به تأیید رابط کانکتور و نوع ورودی ترموکوپل کمک می‌کند.

مرحله 7: کاربرد را تأیید کنید

کاربردهای مختلف ممکن است به طول کابل، پیکربندی کانکتور، مواد عایق یا رتبه‌بندی دما نیاز داشته باشند.

لطفاً ارائه دهید:

مدل تجهیزات اندازه‌گیری.

• نوع سنسور ترموکوپل.
• عکس‌های کانکتور موجود.
• طول جمع شده مورد نیاز.
• طول کشیده شده مورد نیاز.
• حداکثر دمای محیط.
• محیط کاربرد.
• مقدار مورد نیاز.
• نوع ترموکوپل.
• الزامات بسته‌بندی خاص.
• چک لیست انتخاب

سوال

تأیید کنید که پروب ترموکوپل، کابل و ابزار همگی نوع K هستند.

1. ابزار را روی حالت اندازه‌گیری نوع K قرار دهید.
2. کابل و کانکتورها را قبل از نصب بازرسی کنید.
3. تأیید کنید که سوکت‌های متصل، سوکت‌های ترموکوپل مادگی مینیاتوری هستند.
4. پایانه‌های مثبت و منفی را به درستی تراز کنید.
5. کانکتورها را مستقیم در سوکت‌ها وارد کنید.
6. کانکتور را با زور در سوکت ناسازگار وارد نکنید.
7. کابل کویل شده را دور از قطعات متحرک دستگاه قرار دهید.
8. کابل را دور از لبه‌های تیز و سطوح داغ نگه دارید.
9. کابل را به آرامی و به طور یکنواخت بکشید.
10. از کشیدن مداوم کابل در حداکثر طول آن خودداری کنید.
11. تأیید کنید که دمای نمایش داده شده به طور عادی تغییر می‌کند.
12. در صورت حیاتی بودن دقت، قرائت را با یک مرجع شناخته شده مقایسه کنید.
13. اجازه دهید کابل قبل از ذخیره‌سازی جمع شود.
14. کابل را در محیطی تمیز و خشک نگهداری کنید.
15. توصیه‌های نگهداری

مورد نگهداری

مشکل

1. آیا این کابل می‌تواند دما را به طور مستقل اندازه‌گیری کند؟

خیر. این محصول یک کابل اکستنشن ترموکوپل است و اتصال اندازه‌گیری اولیه را ندارد. باید به یک پروب ترموکوپل نوع K سازگار و یک ابزار اندازه‌گیری دمای نوع K متصل شود.

2. آیا این کابل را می‌توان با پروفیل‌ساز حرارتی کوره بازپخت استفاده کرد؟

بله، زمانی که پروفیل‌ساز، آداپتور یا پنل اتصال دارای ورودی‌های مادگی مینیاتوری نوع K سازگار باشد. قبل از سفارش، مدل پروفیل‌ساز، جنسیت کانکتور، اندازه کانکتور، طول کابل و دمای عملیاتی را تأیید کنید.

3. آیا کابل جمع شونده را می‌توان داخل کوره بازپخت قرار داد؟

عایق کابل جمع شونده تا حدود 105 درجه سانتیگراد رتبه‌بندی شده است، بنابراین باید خارج از نواحی با دمای بالاتر از این حد باقی بماند. از یک پروب ترموکوپل یا سیم با دمای بالا مناسب در داخل ناحیه فرآیند گرم شده استفاده کنید.

4. تفاوت بین RECK1-10 و RECK4-10 چیست؟

RECK1-10 یک مدل کوتاه‌تر برای میزهای تست فشرده و ابزارهای نزدیک است. RECK4-10 فاصله کشیده شده طولانی‌تری را برای دستگاه‌های بزرگ، ابزارهای اندازه‌گیری از راه دور و کاربردهای نگهداری خط تولید فراهم می‌کند.

5. آیا می‌توان از کابل اکستنشن نوع K با سنسورهای نوع J یا T استفاده کرد؟

خیر. کالیبراسیون کابل اکستنشن باید با سنسور ترموکوپل و ورودی ابزار مطابقت داشته باشد. مخلوط کردن انواع ترموکوپل مختلف می‌تواند خطاهای اندازه‌گیری ایجاد کند، حتی اگر کانکتورها از نظر فیزیکی سازگار به نظر برسند.

تماس با ما

لطفاً هنگام درخواست پیش‌فاکتور اطلاعات زیر را ارسال کنید:

مدل مورد نیاز.

• مقدار مورد نیاز.
• نوع ترموکوپل.
• اندازه کانکتور.
• جنسیت کانکتور.
• طول کابل مورد نیاز.
• مدل پروفیل‌ساز حرارتی یا ابزار.
• عکس‌های محصول موجود.
• حداکثر دمای عملیاتی.
• جزئیات کاربرد.
• کشور تحویل.
• کد پستی.
• تاریخ تحویل مورد نیاز.
• الزامات بسته‌بندی.
• تیم فروش ما می‌تواند در تأیید مدل، سازگاری کانکتور، انتخاب طول، بررسی کاربرد، پیش‌فاکتور مقدار، عکس‌های بازرسی، ترتیب بسته‌بندی و تحویل بین‌المللی کمک کند.

برای پردازش سریع‌تر، لطفاً عکس‌های واضحی از برچسب کابل موجود، انتهای کانکتور، پلاک نام تجهیزات و سوکت ورودی ابزار ارائه دهید.
