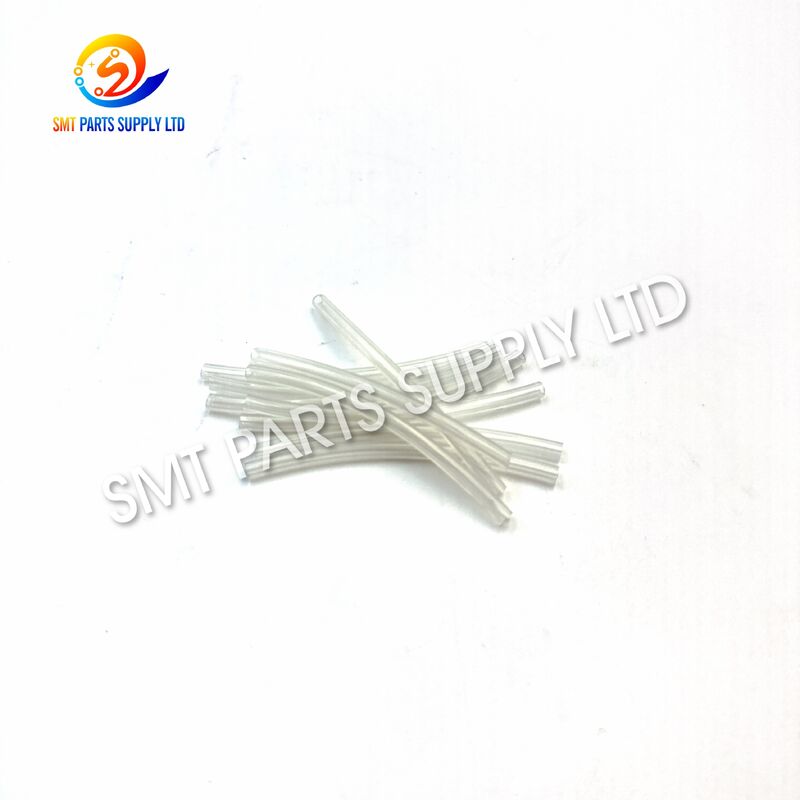

لوله وکیوم سر 64 میلی متری پاناسونیک N610144919AB برای 12 سر CM402 CM602 NPM

رالوله وکیوم سر پاناسونیک N610144919AB 64 میلی مترییک جزء جایگزین پنوماتیک دقیق است که در سازگاری استفاده می شودسیستم های قرارگیری SMT 12 سر پاناسونیک CM402، CM602 و NPM. نصب شده در داخل مدار خلاء سر جایگذاری، یک مسیر کنترل شده برای فشار منفی بین اجزای پنوماتیک مرتبط و سیستم پیکاپ سمت نازل فراهم می کند.

در طول قرار دادن SMT، خلاء پایدار برای برداشت، حمل و نقل، تراز و قرار دادن قطعات قابل اعتماد ضروری است. یک لوله فرسوده، ترک خورده، سخت شده، گیر کرده یا نشتی می‌تواند مکش مؤثر را کاهش دهد و ممکن است به خطاهای پیکاپ متناوب یا ریزش قطعات کمک کند.

جایگزین کردن لوله خراب با لوله صحیحمشخصات 64 میلی متری N610144919ABبه بازیابی وضعیت مدار خلاء سر کمک می کند. این محصول برای کارخانه‌های SMT، تولیدکنندگان EMS، بخش‌های تعمیر و نگهداری تجهیزات، مراکز تعمیر سر جایگذاری و توزیع‌کنندگان قطعات یدکی مناسب است.

اطلاعات اولیه محصول

علت – چرا لوله خلاء سر نیاز به تعویض دارد

واحد قرارگیری 12 سر، چرخه های پیکاپ و قرار دادن مداوم را با سرعت بالا انجام می دهد. لوله خلاء داخل هد در معرض حرکات مکرر، لرزش، خم شدن، تغییرات فشار پنوماتیک و ساعات کار طولانی قرار دارد.

با گذشت زمان، این شرایط ممکن است بر عملکرد لوله تأثیر بگذارد.

از آنجایی که لوله بخشی از مسیر خلاء را تشکیل می دهد، حتی یک نشتی کوچک می تواند راندمان مکش را کاهش دهد.

به همین دلیل، N610144919AB باید هر زمان که واحد 12 سر رفتار خلاء ناپایدار ایجاد کرد، بازرسی شود.

علائم رایج که نیاز به بازرسی دارند

هنگامی که دستگاه نشان می دهد، ممکن است پرسنل تعمیر و نگهداری نیاز به بررسی لوله خلاء و اجزای مربوطه داشته باشند:

• پیکاپ قطعات ضعیف
• خرابی پیکاپ متناوب
• ریزش اجزا در حین حرکت سر
• خلاء کم یا ناپایدار
• آلارم های مربوط به خلاء
• ترک بر روی سطح لوله
• لوله سخت یا شکننده
• بخش های لوله مسطح
• اتصالات سست
• پاسخ پنوماتیک غیر طبیعی

این علائم همچنین می تواند توسط اجزای دیگر از جمله نازل ها، نگهدارنده نازل، شیر برقی، فیلترها، اتصالات، سنسورها یا ژنراتور خلاء ایجاد شود.

بنابراین مدار پنوماتیک کامل باید قبل از تعویض بررسی شود.

راه حل – لوله وکیوم فرسوده N610144919AB را جایگزین کنید

هنگامی که بازرسی تأیید کرد که لوله اصلی ترک خورده است، کهنه شده است، نشتی دارد، آلوده یا محدود شده است، با لوله صحیح جایگزین کنید.لوله وکیوم سر پاناسونیک N610144919AB 64 میلی متریبه بازیابی مسیر خلاء مورد نظر کمک می کند.

نصب صحیح از انتقال مداوم فشار منفی به سیستم سمت نازل در حین کار با قطعات پشتیبانی می کند.

مزایای تعمیر و نگهداری

مشخصات

شناسایی سفارش توصیه شده

برای خرید دقیق از:

Panasonic + N610144919AB + 64mm + CM402/CM602/NPM + 12-هد

پیکربندی ماشین و سر ممکن است متفاوت باشد. همیشه قبل از ثبت سفارش، شماره قطعه نصب شده اصلی را بررسی کنید.

برنامه

رالوله وکیوم سر 64 میلی متری N610144919ABعمدتاً برای سرویس سیستم خلاء سر جایگذاری در دستگاه های SMT سازگار پاناسونیک استفاده می شود.

کاربردهای معمولی عبارتند از:

• نگهداری هد CM402
• تعمیر 12 سر CM602
• سرویس دهی سر جای NPM
• تعویض خط خلاء
• نگهداری پیشگیرانه سر
• عیب یابی پنوماتیک
• نوسازی سر جایگذاری
• موجودی قطعات یدکی SMT

صنایع تولیدی معمولی

این لوله جایگزین می تواند از ماشین های مورد استفاده در موارد زیر پشتیبانی کند:

• لوازم الکترونیکی مصرفی
• الکترونیک خودرو
• تجهیزات ارتباطی
• الکترونیک صنعتی
• تولید منبع تغذیه
• محصولات LED
• سخت افزار کامپیوتر
• دستگاه های خانه هوشمند
• الکترونیک پزشکی
• مونتاژ PCB عمومی

کاربرد نهایی ممکن است متفاوت باشد، اما نقش لوله یکسان است: حفظ یک مسیر پنوماتیکی مناسب در سر قرار دادن.

نقش مدار خلاء در قرار دادن SMT

سیستم خلاء وظیفه ایجاد مکش مورد نیاز برای نگه داشتن یک جزء روی نازل در حین حرکت را بر عهده دارد.

اجزای معمولی مرتبط عبارتند از:

راN610144919ABبه عنوان بخشی از این مسیر انتقال خلاء عمل می کند.

خود خلاء ایجاد نمی کند. درعوض، به انتقال فشار منفی تولید شده توسط سیستم به ناحیه مورد نیاز سر قرار دادن کمک می کند.

چگونه کار می کند

1. موقعیت پیکاپ

دستگاه نازل انتخاب شده را به بالای قطعه تامین شده توسط فیدر یا سینی حرکت می دهد.

2. فعال سازی خلاء

سیستم پنوماتیک خلاء را طبق چرخه پیکاپ برنامه ریزی شده فعال می کند.

3. انتقال فشار منفی

خلاء از طریق مدار پنوماتیک حرکت می کند.

رالوله وکیوم 64 میلی متری N610144919ABبخشی از این مسیر را تشکیل می دهد.

4. وانت کامپوننت

فشار منفی به ناحیه نازل می رسد و به نازل اجازه می دهد قطعه الکترونیکی را نگه دارد.

5. انتقال اجزا

سر حرکت می کند در حالی که خلاء فعال باقی می ماند تا قطعه را حفظ کند.

6. قرار دادن

دستگاه قطعه را در بالای محل PCB برنامه ریزی شده قرار می دهد.

7. خلاء رهاسازی

جارو خاموش یا رها می شود تا قطعه از نازل جدا شود.

این فرآیند در طول تولید به طور مداوم تکرار می شود.

شرایط لوله پایدار کمک می کند تا اطمینان حاصل شود که پاسخ پنوماتیک در طول این چرخه های مکرر ثابت می ماند.

چرا مشخصات 64 میلی متری مهم است؟

لوله خلاء نباید تنها با شباهت بصری انتخاب شود.

طول لوله بر مسیریابی داخل سر قرارگیری تأثیر می گذارد.

لوله ای که خیلی کوتاه است ممکن است ایجاد کند:

• تنش بیش از حد
• نامزدی مناسب
• خم شدن غیر طبیعی
• سایش زودرس

لوله بیش از حد طولانی ممکن است باعث شود:

• حلقه های ناخواسته
• تماس با قطعات متحرک
• نیشگون گرفتن
• فضای نصب محدود

رامشخصات 64 میلی متریبنابراین باید همراه با شماره دقیق قطعه تایید شود.

نحوه انتخاب

1. شماره قطعه را تأیید کنید

شماره قطعه مورد نیاز:

N610144919AB

این مرجع شناسایی اولیه است.

2. طول را تایید کنید

مشخصات مورد نیاز:

64 میلی متر

طول باید قبل از سفارش به دقت بررسی شود.

3. Head Type را تایید کنید

این محصول با:

12-برنامه سر

پیکربندی های مختلف سر ممکن است از لوله های مختلف استفاده کند.

4. مدل ماشین را تأیید کنید

کاربرد معمولی شامل:

CM402 / CM602 / NPM

قبل از خرید، پیکربندی دستگاه و سر نصب شده را بررسی کنید.

5. لوله اصلی را مقایسه کنید

تایید کنید:

• شماره قطعه
• طول لوله
• قطر
• نقاط اتصال
• مسیریابی لوله
• مدل ماشین
• پیکربندی سر

یک عکس از مؤلفه اصلی نصب شده می تواند به تأیید کمک کند.

اطلاعات استعلام توصیه شده

ارائه اطلاعات کامل به کاهش انتخاب نادرست قطعه کمک می کند.

توصیه های تعمیر و نگهداری

سطح لوله را بررسی کنید

بازرسی برای:

• ترک ها
• سخت شدن
• سایش سطحی
• صاف کردن
• خم شدن غیر طبیعی

انتهای لوله را بررسی کنید

انتهای لوله باید از نظر سایش یا اتصال ضعیف با اتصالات بازرسی شود.

از خم شدن تیز خودداری کنید

مسیریابی نامناسب می تواند مسیر جریان هوای داخلی را محدود کند.

مدار پنوماتیک را تمیز نگه دارید

باید از ورود گرد و غبار، روغن و زباله به خطوط خلاء جلوگیری کرد.

قطعات آسیب دیده را به سرعت تعویض کنید

اگر نشتی یا خرابی تایید شود، به طور کلی تعویض به تعمیر موقت ترجیح داده می شود.

مرجع عیب یابی

یک مشکل تولید مربوط به خلاء همیشه باید به طور سیستماتیک تشخیص داده شود نه اینکه فرض کنیم یک جزء مسئول است.

مقایسه با لوله های وکیوم پاناسونیک مرتبط

این لوله های خلاء عملکردهای پنوماتیک مشابهی را انجام می دهند اما برای پیکربندی های مختلف سر در نظر گرفته شده اند.

آنها نباید به عنوان قابل تعویض در نظر گرفته شوند مگر اینکه سازگاری به طور خاص تأیید شود.

برنامه ریزی موجودی قطعات یدکی

برای کارخانه‌هایی که چندین ماشین جاسازی پاناسونیک را کار می‌کنند، نگهداری از قطعات معمولی پنوماتیکی می‌تواند تاخیرهای تعمیر و نگهداری را کاهش دهد.

اگر در صورت نیاز جایگزینی صحیح در دسترس نباشد، یک قطعه کوچک مانند لوله خلاء می تواند کارایی تولید را متوقف یا کاهش دهد.

بازرسی محصول قبل از ارسال

نقاط بازرسی معمولی عبارتند از:

• تأیید شماره قطعه
• تایید طول 64 میلی متر
• بازرسی سطح لوله
• بازرسی پایان اتصال
• بررسی ظاهر
• تایید کمیت
• بازرسی بسته بندی

برچسب زدن شفاف به ویژه زمانی مفید است که چندین قطعه مختلف سر پاناسونیک با هم سفارش داده شوند.

سوالات متداول

Q1: Panasonic N610144919AB برای چه مواردی استفاده می شود؟

N610144919AB یک استلوله خلاء سر 64 میلی متردر برنامه‌های قرار دادن 12 هد پاناسونیک CM402، CM602 و NPM استفاده می‌شود. این فشار منفی را در سیستم پنوماتیک سر جایگذاری منتقل می کند.

Q2: آیا N610144919AB یک نازل است؟

شماره N610144919AB یک استلوله خلاء، نه یک نازل قرار دادن. بخشی از مدار پنوماتیکی است که خلاء را برای سیستم پیکاپ سمت نازل تامین می کند.

Q3: آیا می توان از N610144919AB برای یک واحد 16 سر استفاده کرد؟

نباید آن را قابل تعویض فرض کرد.N610144919AB برای برنامه 12 سر مشخص شده است، در حالی که پیکربندی 16 سر از مشخصات لوله خلاء متفاوتی مانند N610161010AA استفاده می کند.

Q4: چرا طول 64 میلی متر مهم است؟

طول صحیح به حفظ مسیریابی مناسب کمک می کند و از کشش بیش از حد، حلقه، خم شدن، یا تداخل در داخل مجموعه سر جایگذاری جلوگیری می کند.

Q5: قبل از سفارش چه اطلاعاتی را باید ارائه دهم؟

را ارائه دهیدشماره قطعه N610144919AB، مشخصات 64 میلی متری، مدل دستگاه، پیکربندی 12 سر، مقدار مورد نیاز و عکس قطعه اصلیهر زمان که در دسترس باشد.

تماس با ما

نیازلوله وکیوم سر پاناسونیک N610144919AB 64 میلی متریبرای نگهداری 12 سر CM402، CM602 یا NPM؟

خود را برای ما ارسال کنیدشماره قطعه، مدل دستگاه، پیکربندی سر، مقدار مورد نیاز و عکس مرجعبرای بررسی محصول و نقل قول

ما از الزامات تعویض، تعمیر و نگهداری برنامه ریزی شده، تعمیر سر جایگذاری، نوسازی دستگاه و خرید عمده قطعات یدکی SMT پشتیبانی می کنیم.

برای اطلاع از قیمت فعلی، در دسترس بودن، زمان تحویل، و نقل قول برای N610144919AB و قطعات مربوط به دستگاه Panasonic SMT با ما تماس بگیرید.
